FJD農機自動操舵システム＿AT2MAX(STARNAV)
新世代多種類農機の直進補助、自動操縦
| 商品管理番号 | Q0039333-starnav |
|---|---|
| 注意事項 | ご利用の農機の型番を事前確認する必要があります。 工賃別 |
FJD StarNav
FJD AT2 MAX の測位を、基地局にも通信にも縛られない構成へ。
ネットワーク不要の
グローバルカバレッジ
途切れにくい
安定した信号
クイック
セットアップ
費用対効果の高い
衛星ソリューション
±3cm
高精度
AT2 MAX をご購入の際は、作業環境に合わせて 2 種類の GNSS 受信機からお選びいただけます。最大の違いは、衛星から補正情報を受け取れるかどうかです。
| 比較項目 | CoreNav（標準GNSS） | StarNav |
|---|---|---|
| 対応製品 | FJD AT2 / AT2 Max | FJD AT2 / AT2 Max |
| 受信方式 | RTK、NTRIP、基地局、PPP、SBAS | RTK、NTRIP、基地局、PPP、SBAS ＋ StarNav衛星補正 |
| 衛星補正サービス | — | 対応 |
| モバイル通信 | 必要（NTRIP利用時） | 不要（衛星補正利用時） |
| RTK基地局 | 必要（RTK利用時） | 不要（StarNav利用時） |
| 山間部・電波が弱い地域 | △ | ◎ |
| 離島・広域農場 | △ | ◎ |
| SBAS・PPP 対応 | 対応 | 対応 |

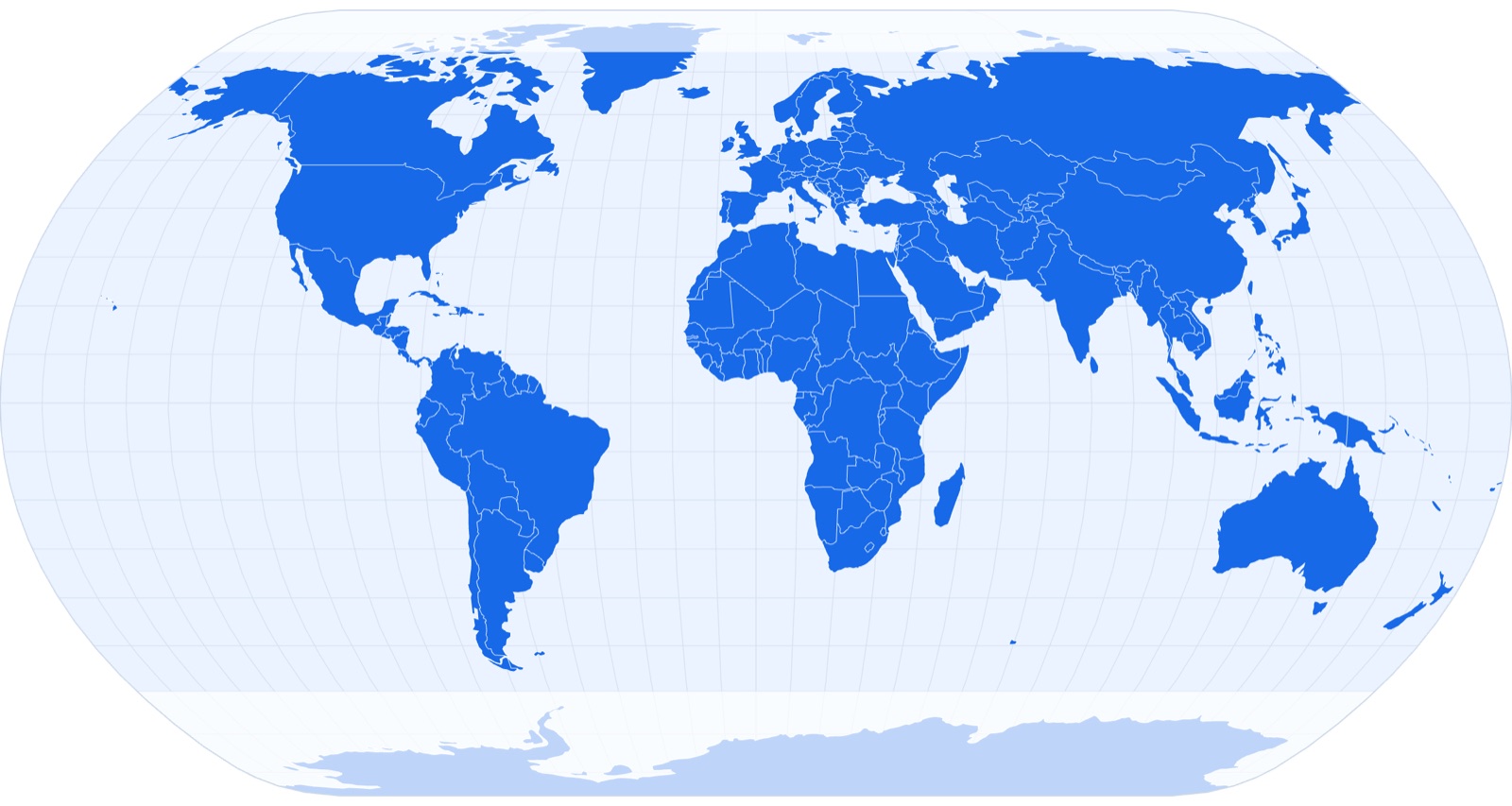

ネットワーク不要のグローバルカバレッジ
ネットワーク接続に依存せず、StarNav サービス提供エリア内で安定した高精度測位を実現します。基地局やモバイル通信環境が整っていない場所でも利用できるため、山間部や遠隔地など、多様な作業環境で安定した自動操舵をサポートします。
基地局の設置や維持管理が不要なため、導入・運用コストを抑えながら RTK レベル（±3cm）の高精度測位を実現。FJD オートステアリングシステムとの組み合わせにより、衛星補正サービスを活用した安定した自動操舵を提供し、より効率的なスマート農業を支えます。

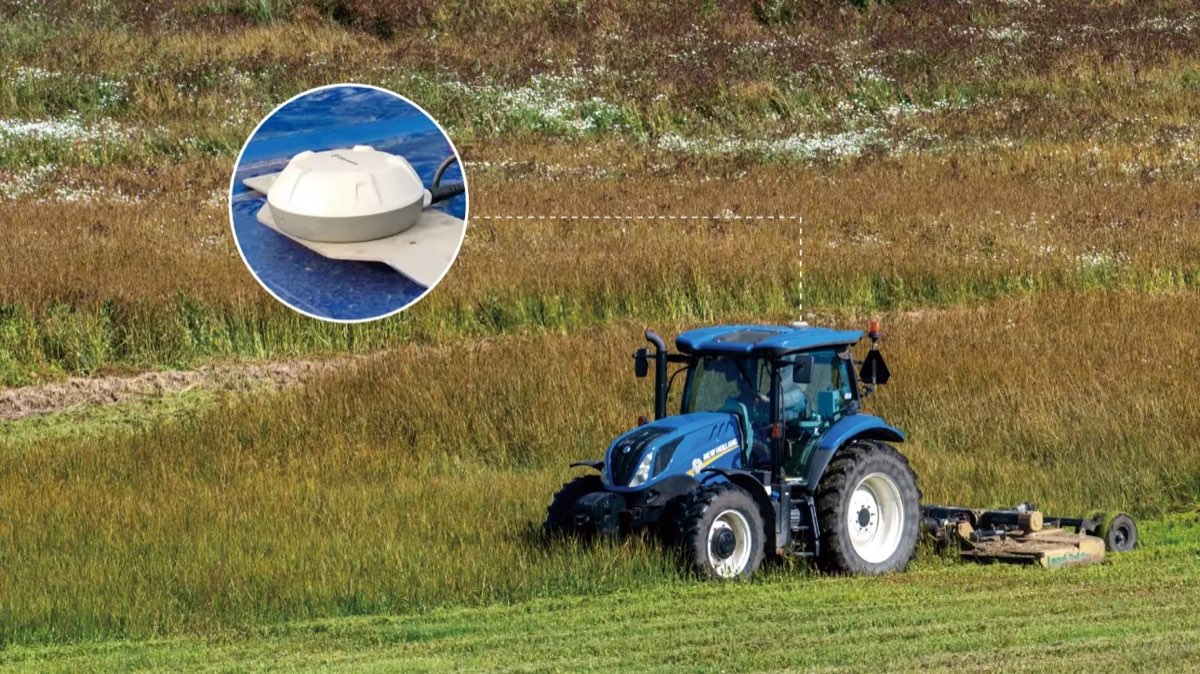

クイックセットアップ & 安定した信号
StarNav 対応の FJD 自動操舵システム（AT2／AT2 Max）は、高速な衛星信号捕捉とシンプルなセットアップにより、スムーズに作業を開始できます。基地局の設置や維持管理が不要なため、導入・運用コストを抑えながら、RTK 補正サービスが利用できない環境でも、衛星補正サービスにより ±3cm の高精度測位を実現。安定した測位性能で、さまざまな圃場条件に対応し、効率的で快適な農作業をサポートします。
AT2 MAX に搭載の ALS（RTK ⇄ PPP 自動切替） と組み合わせれば、電波環境の変化に応じて測位方式がシームレスに切り替わり、作業を止めません。

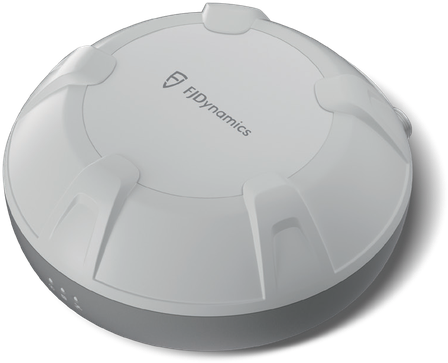

マルチコンステレーション・マルチ周波数に対応。既存の RTK／NTRIP 運用も選べる、柔軟な GNSS 受信機です。
| StarNav GNSS受信機 | |
| 製品モデル | StarNav |
| 対応製品 | FJD AT2 / AT2 Max |
| GNSS接続方式 | NTRIP、基地局RTK、PPP、PPP-AR、SBAS |
| 対応周波数帯 | BDS B1I / B2I / B3I / B1C / B2b GPS L1 / L2 / L5 GLONASS G1 / G2 Galileo E1 / E5a / E5b / E6 QZSS L1 / L2 / L5 / L6、SBAS |
| 測位精度 | ±3cm（衛星補正サービス利用時） |
| IP定格 | IP67 |
| 電源 | 9–36 V |
| 寸法 | 162 × 64.5 mm |
※ StarNav 受信機は単体販売しておりません。AT2／AT2 Max ご購入時にお選びいただけます。
※ StarNav 衛星補正サービスの利用には、年間ソフトウェア費用が必要です。
※ 精度・通信・対応範囲は使用環境により異なる場合があります。仕様は予告なく変更されることがあります。

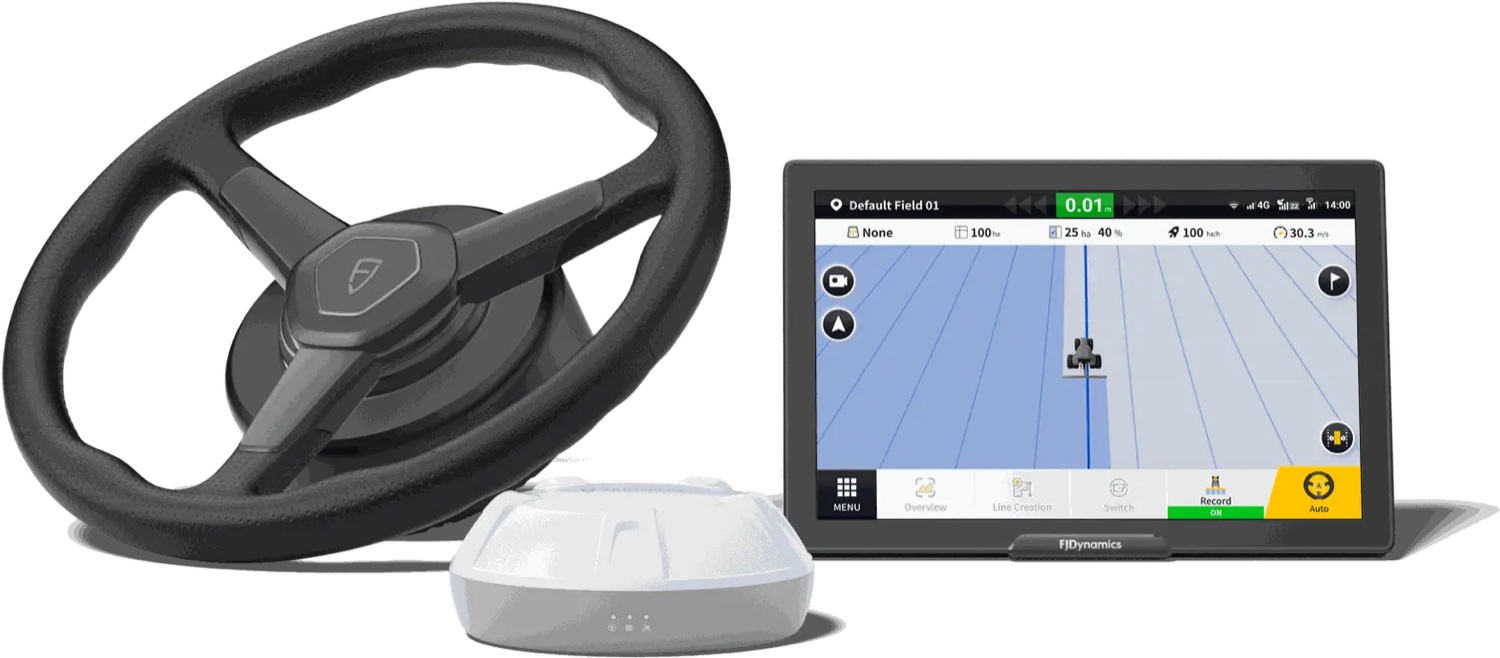

StarNav を搭載する本体 ― FJD AT2 MAX
StarNav は、FJD の次世代自動操舵システム「AT2 MAX」の GNSS 受信機として組み込まれます。12.1インチ大画面・高速CPU・ISOBUS 対応といった本体の強化はそのまま。ここから先は、その AT2 MAX 本体の機能をご紹介します。
より大きく見やすい 12.1インチ
AT2 の10.1インチから表示領域が46%拡大。4画面レイアウトで複数タスクを同時確認でき、操作ミスも軽減します。
処理速度・パフォーマンス
新CPUアーキテクチャと 4GB RAM（AT2は2GB）で、処理速度が最大1.5倍に。待ち時間を短縮し快適に操作できます。
作業機をシームレスに制御
AT2では非対応だったISOBUSに新対応。市販の対応機器とつなぎ、作業機の性能を最大限に引き出します。
UT・TC-BAS・TC-GEO・TC-SC・AUX-N といった主要な ISOBUS 機能に対応。Kverneland・Horsch・CASE IH・Lemken・Amazone・Topcon などの主流ブランドの作業機を、1台の端末から制御できます。
クイック設定
トラクターのブランド・型式を選ぶだけで、パラメーターをスマートに初期化。200以上の機種データを内蔵し、導入初日から迷わず使えます。
RTK ⇄ PPP 自動切替
RTK信号が不安定な場面では、無償の PPP/SBAS 測位へ自動でシームレスに切り替え。StarNav の衛星補正と併せて、基地局の途切れに左右されず作業を止めません。
ワイヤレスリモコン連携
手元のワイヤレスリモコンから主要操作を直接実行。運転席の姿勢を崩さず、ガイダンスの開始・停止や画面切替がすばやく行えます。
分かりやすい操作画面
- 12.1インチ静電容量式タッチスクリーン（解像度 1280×800）
- 表示領域が AT2 比 46% 拡大、視認性が大幅に向上
- 4画面レイアウトで複数タスクを同時表示
- 左右分割・ミニナビ窓で作業機とガイダンスを同時確認
- IP67 防塵防水・-20〜70℃ の動作温度に対応
圃場端での旋回を自動化。U・Aux（Ω型／魚尾型）など複数のモードを選べ、手動操作と比べて操作距離を最大30%削減し、燃料も節約できます。
U ターン
圃場端で隣の作業行へ自動でUターン。面積計算と作業ルート生成も自動。
Aux ターン（Ω型）
Ω型の軌跡で隣接列へ。枕地スペースが限られる場合に有効。
Aux ターン（魚尾型）
魚尾（フィッシュテール）型の切り返しで、狭い圃場でも確実に旋回。
MAX へ簡単アップグレード
すでに AT2 をご利用中の方には、アップグレードパッケージをご用意。パッケージ（コントローラー・サブハーネス・有線カメラ）を購入するだけで、すぐに AT2 MAX をご利用いただけます。StarNav 受信機への切り替えも同時にご相談いただけます。
アップグレードのご相談は、お問い合わせフォームまたはお電話にて承ります。
| コントローラー | |
| ディスプレイ | 12.1インチ 静電容量式タッチスクリーン（AT2: 10.1インチ） |
| 解像度 | 1280×800 ピクセル |
| メモリ | 4GB RAM / 16GB ROM（AT2: 2GB / 8GB） |
| 寸法 | 290×196×25 mm |
| 動作電圧 | 9–36V |
| 受信信号 | ラジオ / 衛星 / 4G |
| 動作温度 | -20℃〜70℃ |
| IP定格 | IP67（AT2: IP65） |
| 電動ステアリングホイール | |
| 寸法 | 380×115 mm |
| 最大トルク | 15N·m（12V）/ 20N·m（24V） |
| 動作電圧 | 12V / 24V |
| IP定格 | IP65 |
| GNSS受信機（StarNav）/ 測位 | |
| GNSS受信機 | StarNav（衛星補正サービス対応） |
| 寸法 | 162×64.5 mm |
| RTK精度 | ±2.5cm（PPP & SBAS 測位補正に対応） |
| 衛星補正サービス | 対応 ― ±3cm（RTK基地局・モバイル通信 不要） |
| GNSS接続方式 | NTRIP、基地局RTK、PPP、PPP-AR、SBAS |
| 対応衛星 | GPS / GLONASS / BDS / Galileo / QZSS（マルチ周波数） |
| IMU ロール/ピッチ精度 | ±0.2° |
| 動作温度 | -20℃〜70℃ |
| IP定格 | IP67 |
| 対応・互換 | |
| 対応ISOBUSブランド | Kverneland, Horsch, CASE IH, Lemken, Amazone, Topcon 等 |
| 対応ファイル形式 | ISOXML, KML, KMZ, Shapefile 等 |
| 作業速度 | 0.1〜26 km/h |
仕様は改良のため予告なく変更される場合があります。最新情報・適合はお問い合わせください。
